Die technischen Komponenten der Fischaufstiegsschnecke

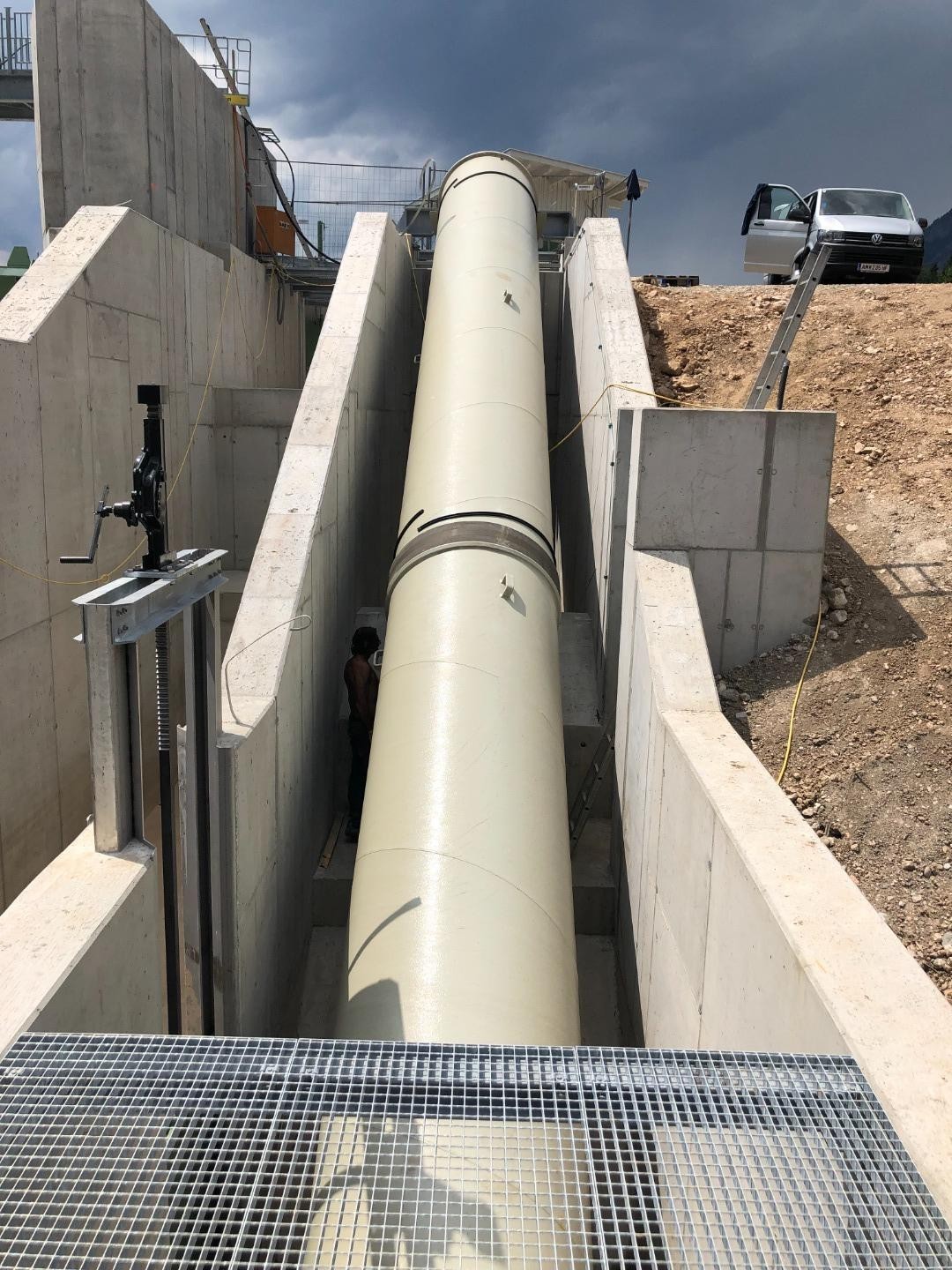

Stahlbau

• Geschweißte Stahlkonstruktion
• Schneckenflügel durchgehend verschweißt - spaltfrei
• hohe Stabilität
• lange Lebensdauer

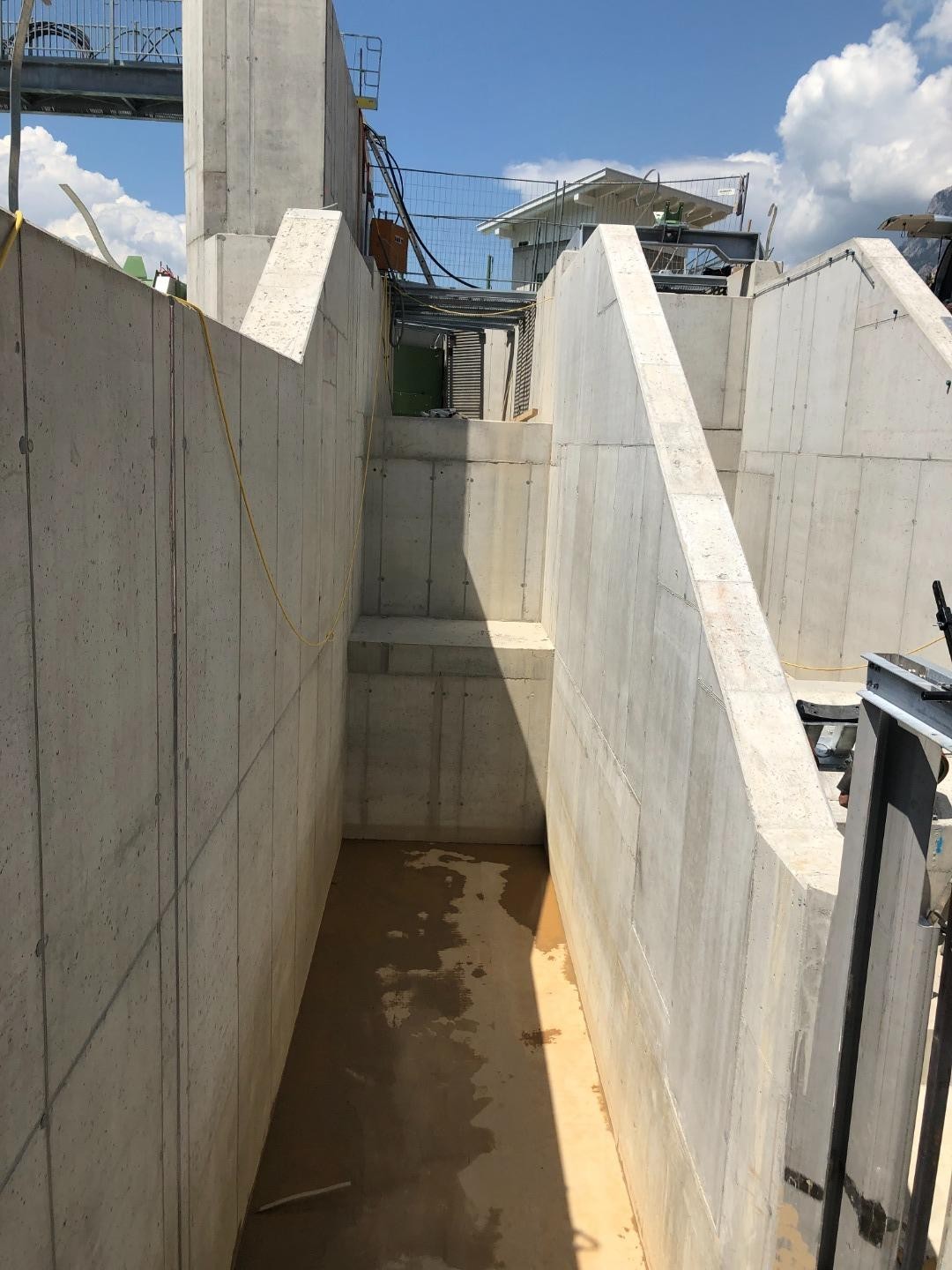

Unterbau

Die umwelt- & fischfreundliche HYDROCONNECT Fischaufstiegsschnecke wird in einem Betonbau montiert. Die Konstruktionsform ist sehr schlank und erfordert daher wenig Material- und Platzaufwand.

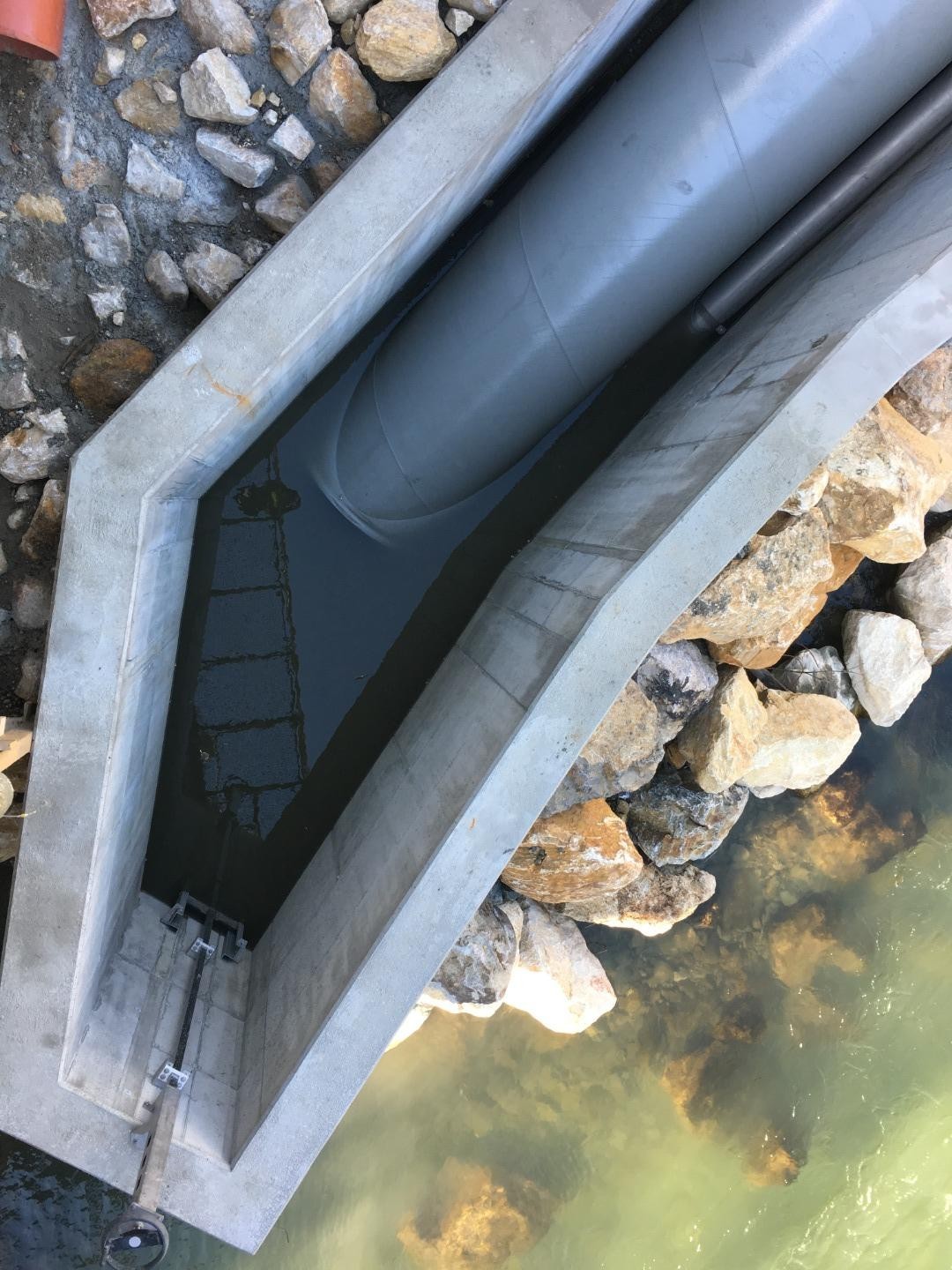

Fischaufstieg und Lockströmung

Der Fischtransport erfolgt nach dem archimedischem Prinzip - Fische schwimmen im Unterwasser in die Schneckenkammer frei ein und werden kräfteschonend flussaufwärts gehoben. spezielle Ausformung der Schneckenfl ügel zur Erzeugung einer optimierten Lockströmung Sohle-Anbindung für schwimmschwache Fische, wie zb. der Koppe gegeben

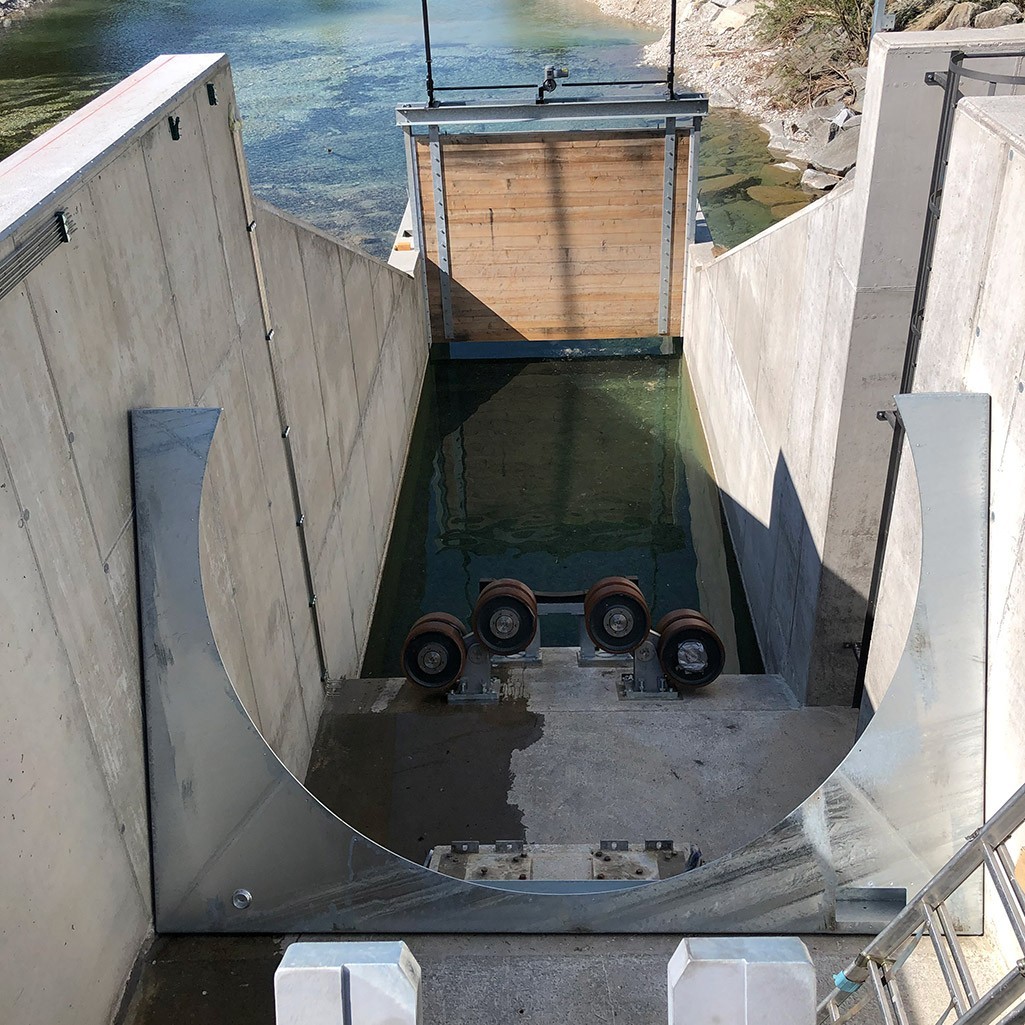

Lagerungen

Oben nimmt ein Axialpendelrollenlager die axialen Kräfte auf. Unten, im Rahmen der Hauptlagerung werden die Radialkräfte durch Rollen oder Riemen aufgenommen.

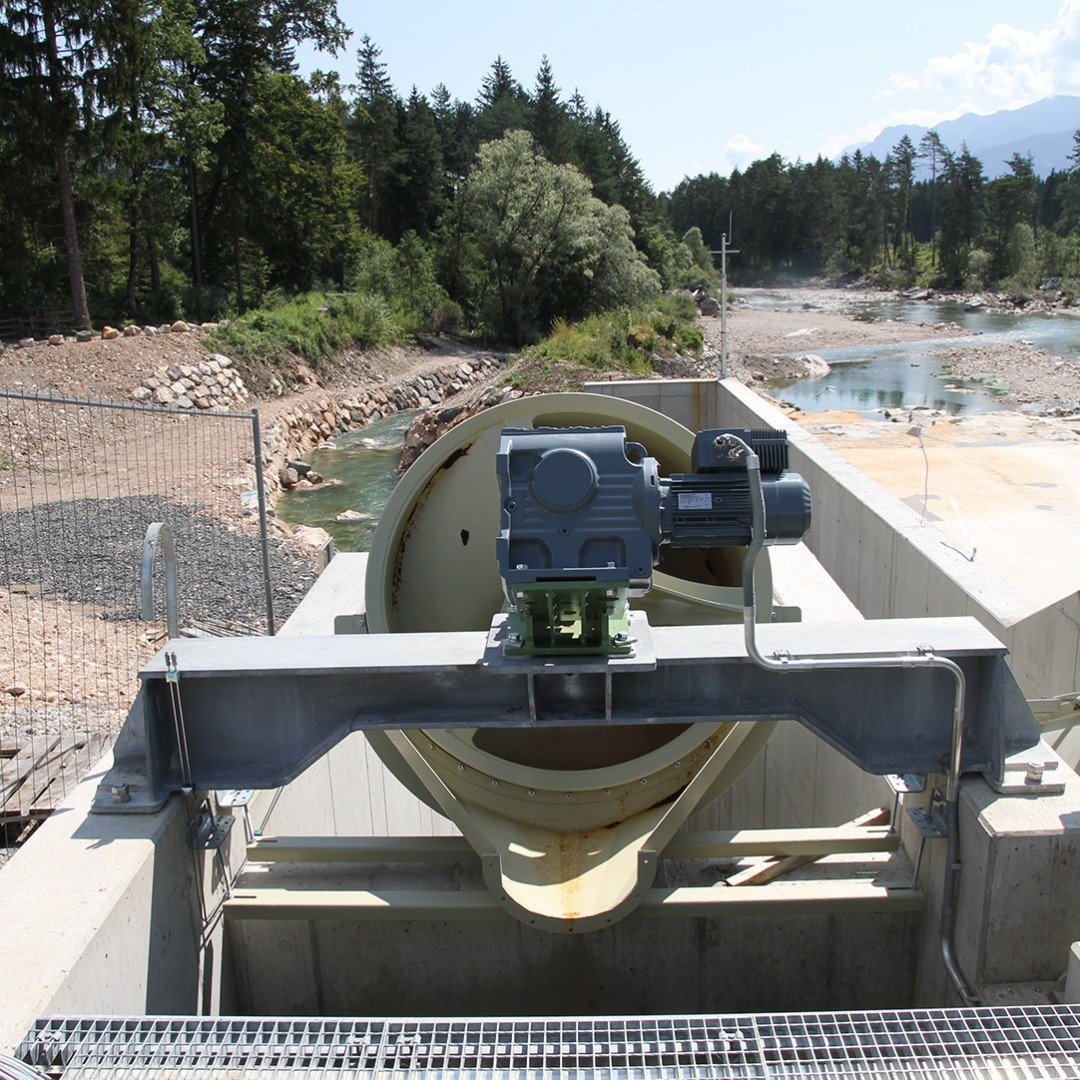

Elektromaschinen-Bau

Der Elektromaschinen Bau besteht hauptsächlich aus einem Getriebemotor und einer Bremse. Die dazugehörige Leittechnik kann in jede bestehende Steuerung integriert werden. Durch den implementierten Frequenzumrichter können variable Drehzahlengefahren werden.

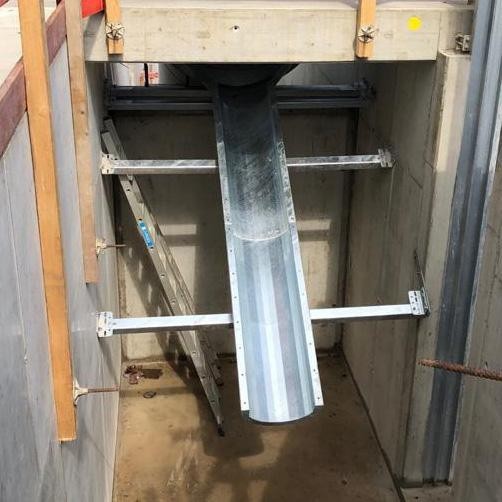

Fischablaufrinne

Rinne zum Fischtransport der aufgestiegenen Individuen ins ruhige Oberwasser minimales Gefälle demontierbar

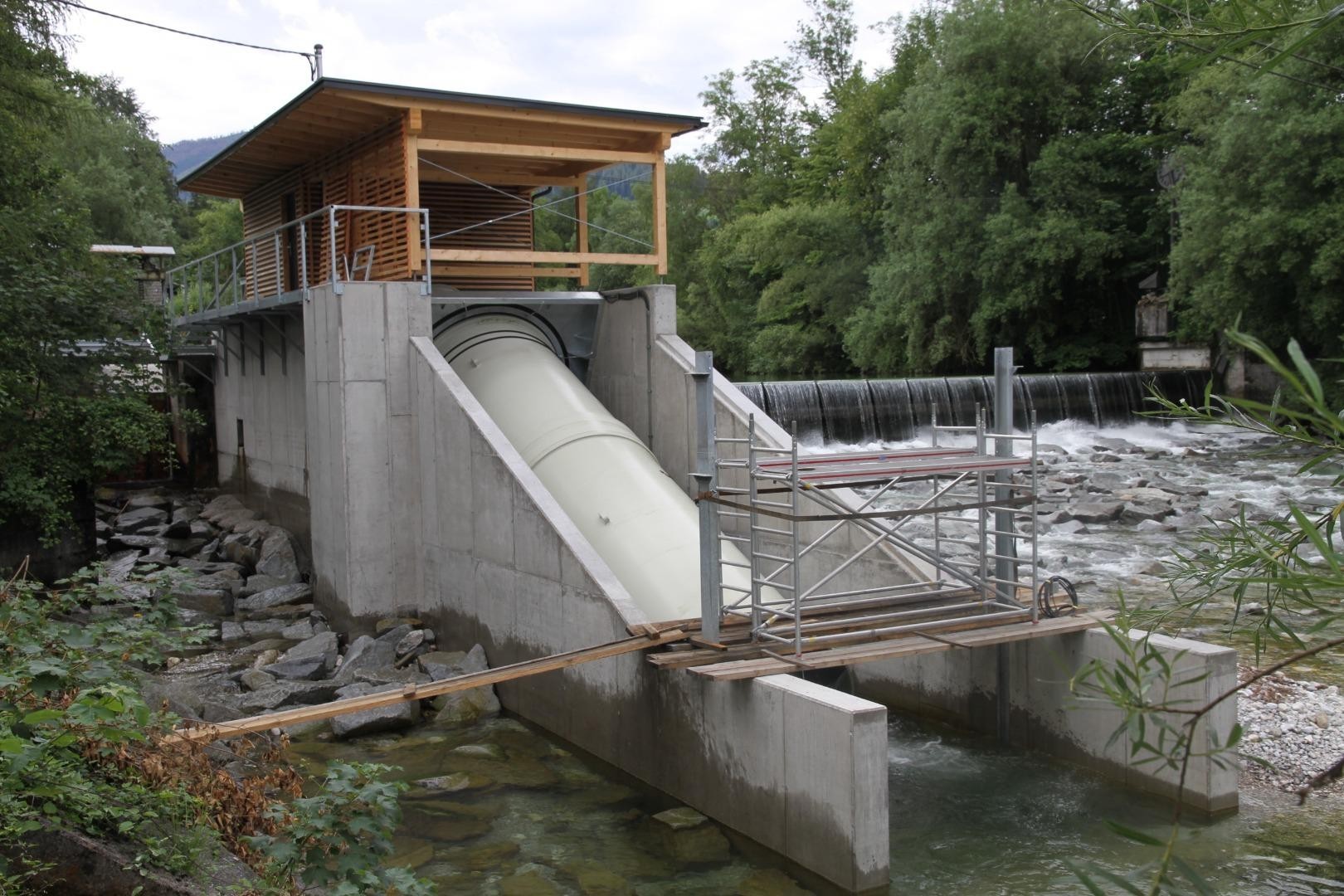

Abdeckung/Einhausung

Sollte es aufgrund des Einsatzortes Bedarf nach einer Abdeckung geben, ist diese aus Holz, Glas, Stein, Beton oder anderen Werkstoffen realisierbar. Die Lagerung und der Elektromaschinenbau sind standardmäßig in Hinblick auf Sicherheit und äußere Umwelteinflüsse zu überdachen. Grundsätzlich ist keine vollständige Überdachung der Anlage nötig.
